GERBANG NAND & NOT

Annyeong Haseyo~~

minggu ini aku mau share lagi nih chingu tentang Gerbang-gerbang Logika.

menyambung sama postingan yg kemaren, sekarang aku mau ngebahas tentang Gerbang NAND dan NOT yg dibahas jg kemaren waktu pratikum Sistem Digital bareng plug 10.

jadi apa itu Gerbang NAND?

Gerbang NAND merupakan gerbang logika yang mempunyai nilai keluaran 0 bila semua nilai masukan pada logika adalah 1.

Berikut gambar dari Gerbang NAND

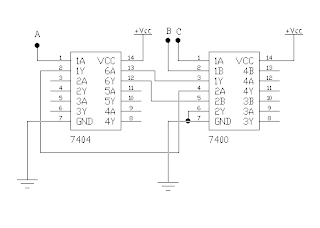

Untuk skema pengkabelannya seperti ini niih..

Nah, kalo Gerbang NOT itu satu satunya gerbang yang mempunyai satu pintu inputan dan keluaran. Gerbang ini mempunyai sifat inverter yang artinya suka membalikkan nilai dari inputannya.

Gambar Gerbangnya kayak gini :

Kemaren kita disuruh bikin rangkaian eletronik gabungan dari Gerbang AND, NAND, dan NOT;

Gerbang Logikanya seperti ini :

Kemudian kita bikin skema pengkabelannya dan untuk membuktikan apakah rangkaiannya sudah benar atau belum kita bisa menyocokkannya dengan tabel kebenarannya :

oya, sekarang aku kasih beberapa contoh soal latihan untuk membuat skema pengkabelan menggunakan Gerbang NAND dan NOT plus tabel kebenarannya.

Latihan 1

Skema Pengkabelan :

Tabel Kebenaran :

Latihan 2

Skema Pengkabelan :

Tabel Kebenaran :

itu tadi latihannya komplit dengan skema dan tabelnya, silakan dicocokan ya chinguu~~

Sekarang aku kasih gambaran sedikit ya tentang Gerbang Pembangun Universal, Gerbang Pembangunan Universal adalah suatu entitas dalam elektronika dan matematika boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik Gerbang NAND yang mempunyai dua atau lebih. Intinya Gerbang NAND itu merupakan gerbang universal, karena dengan gerbang ini kita dapat membentuk gerbang dasar lainnya.
Untuk membuat Gerbang NOT menggunakan gerbang NAND hanya dengan menggabungkan kaki input gerbang NAND, seperti pada gambar berikut :

Sedangkan jika ingin membangun gerbang AND dengan menggunakan gerbang NAND dapat dilihat dari gambar ini :

Gerbang OR dibangun menggunakan 3 gerbang logika NAND, kek gini gambarnya :

Gerbang NOR dibangun menggunakan 4 gerbang logika NAND yang disusun seperti gerbang OR yang menggunakan gerbang NAND, hanya saja pada keluarannya harus ditambahkan lagi gerbang NAND, untuk lebih jelasnya lihat gambar berikut ini :

Gerbang XOR juga dapat dibangun menggunakan 4 gerbang logika NAND seperti pada gerbang NOR, hanya saja yang perlu diperhatikan adalah susunannya yang berbeda seperti yang diperlihatkan gambar berikut ini :

kek nya udah banyak yaa? jadi ini aja deh yang aku kasih buat kalian, semoga bermanfaat ya chinguu~~
SALAM INFORMATIKA!

*sumber bisa kawan lihat di : http://ilmu-elektronika.co.cc/index.php/elektronika-digital/gerbang-nand-gerbang-universal.html

GERBANG DASAR AND & OR

Annyeong haseyoo..

Pada postingan kali ini, aku mau jelasin sedikit tentang salah dua gerbang dasar yang paling sederhana dan yang paling sering digunakan, yaitu Gerbang AND dan Gerbang OR.
Sebelumnya suatu Sistem Digital terdiri dari beberapa rangkaian digital, komponen elektronika, dan elemen gerbang logika. Gerbang Logika biasa digunakan untuk melakukan perancangan rangkaian elektronik yang dioperasikan oleh satu atau beberapa inputan dan akan menghasilkan satu keluaran saja.

GERBANG AND :
--> digunakan untuk melakukan operasi penjumlahan pada rangkaian elektronik. Berikut gambar rangkaiannya :

GERBANG OR :
--> digunakan untuk melakukan operasi perkalian pada rangkaian elektronik. Berikut gambar rankaiannya :


Sebelum kita melakukan perangkaian ada beberapa alat yang harus diperhatikan keberadaannya, yaitu :

• Digital Trainer box NX-4 Plus
• IC 7408 (untuk rangkaian gerbang AND) dan IC 7432 (untuk rangkaian gerbang OR)
• Kabel jumper secukupnya

Apa itu IC? IC kepanjangan dari Intergrated Circuit, IC yang kita gunakan disini bentuknya berupa kotakan kecil yang memiliki 14 kaki, dimana kaki ke 7 harus dihubungkan pada Ground (GND) dan kaki ke 14 dihubungkan pada VCC +5 V. Fungsinya untuk mengetahui adanya aliran tegangan pada rangkaian. Di bawah ini merupakan sketsa gambar IC :



Beberapa hari yang lalu, waktu praktikum Sistem Digital di kampus, aku dan temanku melakukan percobaan untuk melakukan perangkaian gabungan dari gerbang AND dan OR.
Soal ekspresi logika yang harus kita rangkai adalah (A+B)*B



Begini jalan cerita dari gambar diatas :
Pada IC 7408, inputan A dimasukan pada kaki 1 dan inputan B dimasukkan pada kaki 2, kaki 1 dan kaki 2 merupakan 1 gerbang yang nantinya akan menghasilkan keluaran di kaki 3. Maka terbentuklah gerbang AND pertama yang membentuk rangkaian dari ekspresi logika (A+B). Namun, ini belum selesai, kita masih harus menggabungkannya lagi dengan gerbang OR supaya rangkaian ekspresi logika (A+B)*B ini jadi. Caranya dengan menghubungkan keluaran dari kaki 3 ke kaki 1 IC 7432 dengan inputan B pada kaki 2. Nah, jadi deh rangkaiannya..
Untuk membuktikan bener ato enggak rangkaian ini, kita bisa membandingkan antara nyala lampu LED dengan tabel kebenaran. Maksudnya, ketika kita menyalakan saklar dan lampu LED menyala itu berarti nilai kebenarannya menjadi 1, jika tidak maka bernilai 0.

Ini dia tabel kebenarannya :

Dari tabel kebenaran diatas harusnya lampu LED akan menyala jika input A dan B bernilai 1 (saklar lampu input A dan B menyala) dan input A bernilai 0 (saklar lampu mati) sedangkan input B nya bernilai 1 (saklar lampu menyala).

Kayaknya cukup segini dulu deh postingannya.. Benernya masih banyak yg mau ditulis, tapi takut ngabisin halaman.. kkkk~~
Kita sambung minggu depan yaa chingu *abis kita praktikum lagi* kkkk~~
annyeong~~
